TO-CANアクティブ冷却マウント: 224B

商品コード:
A177
販売価格(税込):
0
ポイント: 0 Pt
メーカー:
Arroyo Instruments
関連カテゴリ:
周辺機器 > LDドライバー、コントローラ > LED/LDマウント > TOカン/レーザー用
224Bは、TO-5.6または TO-9レーザー用のアクティブTEC冷却マウントです。
LDをソケットに挿入、削り出しステンレス製ブラケットで、クランプ冷却プレートにクランプします。
224Bはポストマウントに対応 (ポストマウントは含まず) 、マウント底面には8-32とM4ネジ溝付きです。


【ケージとレンズチューブシステム】
224Bは標準カバーの有無に関係なく、30mmケージシステムが設置可能です。
光学素子用1 "レンズチューブを一緒に使用されたい場合は224-C-02 Opto-Mechカバーを追加することで、1 "レンズチューブシステムや30mmのケージシステムが使用可能になります。


【ファイバーピグテイルカバー】
ファイバーピグテイルレーザーには、224-C-03ファイバーピグテイルカバーが最適です。
カバープレートが付属していますので、空気の熱勾配による装置温度への影響を最小限に抑えます。
マウント側面の窒素パージニップルは、露点以下の動作時に結露を防ぎます。
マウント側面の4mmバナナジャックは、リストストラップコネクタとして、またマウントと光学テーブルのアース接続時に使用可能です。

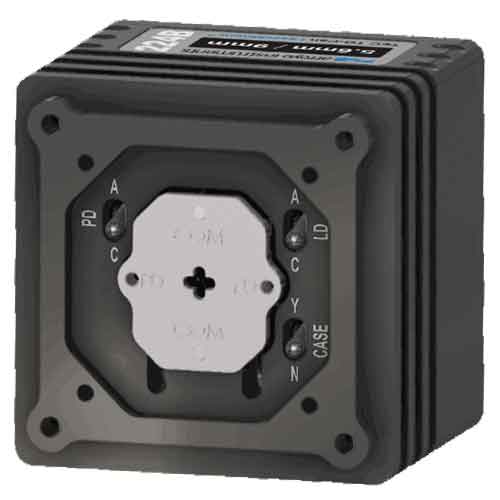

224Bはスイッチ切り替えだけで使用可能、ワイヤー接続は不要です。
スイッチは、コモンアノードやコモンカソードの2種類、オプションでレーザー筐体のアース用スイッチの追加が可能です。


電源や温度コントローラーへは、マウントの背面にあるDB-9 LDDコネクタやDB-15 TECコネクタで接続します。
温度フィードバックには10KΩ サーミスタを使用して下さい。

arroyo社製品案内


ご希望の内容を問い合わせ内容欄にご記入下さい。
Questions or comments on this product.

仕様

標準仕様
対応LD 5.6mm、9mm、TOカン、3 & 4ピン
マウント用パネル 12mm穴間隔
ピン長さ (mm) 4.5~20
ピン直径 (mm) 0.35~0.55
最大電流 (A) 3
熱容量 (W) 1.6
周囲温度との差0℃ (周囲温度25℃の場合)
入力コネクタ
LD DB-9 オス
温度コントローラ DB-15 オス
温度コントロール
温度範囲 (℃) 15 ~ 85
センタータイプ 10kΩ サーミスター
TE変調 Imax (A) 3.1
TE変調 Vmax (V) 2.6
一般仕様
サイズ (H×W×D / mm) 50.8 X 50.8 X 50.8
マウント穴 8 - 32、M4

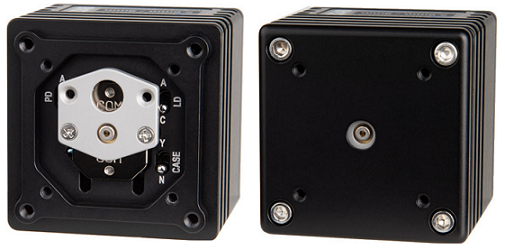

TO-CANアクティブ冷却マウント: 224B
